隔膜壓力表和膜片壓力表是常用的兩種壓力表，其主要區別表現在工作原理、彈性元件、精度等級及測量范圍等4個方面。

1.工作原理

 隔膜壓力表：隔膜壓力表在進行壓力測量時，測量介質會直接作用在隔離膜片上，并產生垂直于膜片并向上的壓力，使得膜片產生形變，形變擠占空間并促使彈簧管內的灌充液將介質壓力傳遞給彈簧管，使彈簧管末端產生彈性形變，借助連桿機構帶動機芯齒輪軸轉動，使指針在刻度盤上指示出被測壓力值。

膜片壓力表：在壓力作用下，被測量工作介質直接作用在彈性膜片上，膜片向上（測量正壓）或者向下（測量負壓）產生彈性形變，借助固定在膜片中心的連桿機構帶動機芯齒輪軸旋轉，從而使指針在刻度盤上指示出被測壓力值。

2.彈性元件

隔膜壓力表：彈性元件為彈簧管，膜片只是起隔離作用。

膜片壓力表：膜片壓力表的彈性元件為波紋膜片。被測量壓力作用在膜片上，膜片產生向上（或者向下）彈性形變，通過焊接在膜片上的連桿機構指示壓力值。

3.精度等級

隔膜壓力表：一般精度等級為1.6級。

膜片壓力表：精度等級為2.5級。

4.測量范圍

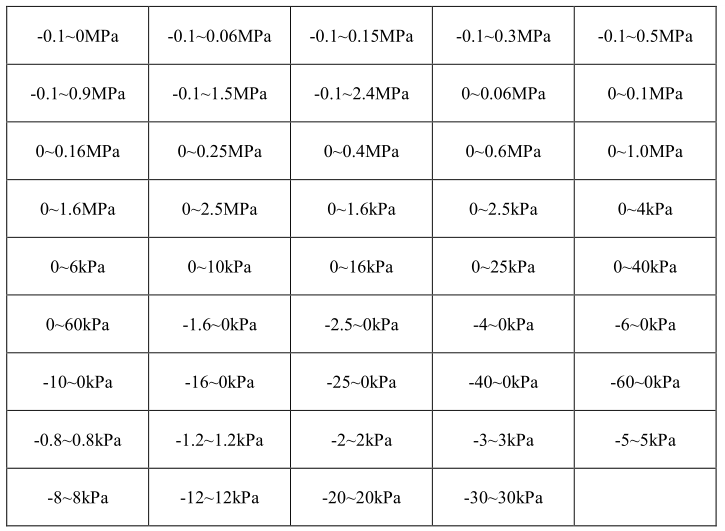

隔膜壓力表

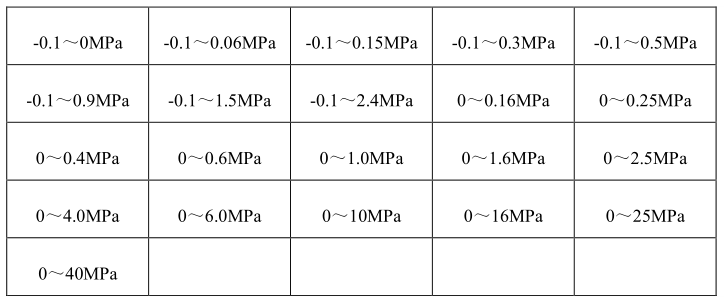

           膜片壓力表
